Привод винтовой ПВМ 1М
Приобретение привода винтового моторного ПВМ 1М от официального производителя в Белгороде
Сделано в Белгороде
из российских комплектующих
Консультация и монтаж
с выездом на объект
Заводская гарантия
12 месяцев
Доставка любым способом
в любую точку мира
Информация о продукте
Привод винтовой моторный ПВМ 1М
Приводы винтовые моторные ПВМ.1М производятся для управления шахтными механизмами с возвратно-поступательными и качающимися движениями, с фиксацией рабочего органа в крайних положениях либо в любом остановленном положении при обесточивании электродвигателя.
Остерегайтесь подделок
Мы отмечаем рост поставщиков, продающих восстановленные приводы под видом новых, а также организаций-двойников, которые скрываются после получения предоплаты. Требуйте у поставщиков наличие сертификатов соответствия на продукцию.
ШАХТЫ, КАРЬЕРЫ, И ДРУГАЯ ПРОМЫШЛЕННОСТЬ
Области применения ПВМ 1М
Приводы рассчитаны на эксплуатацию в шахтах, взрывоопасных от газа и пыли, в местах, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении, и в других промышленных отраслях.
Данное устройство хорошо знакомо многим специалистам горнодобывающей и других видов промышленности — без него невозможно управлять приспособлениями, используемыми в горных выработках и на подобных объектах.
ПЯТЬ СТАНДАРТНЫХ ВАРИАНТОВ
Варианты поставки ПВМ 1М
Приводы ПВМ 1М выпускаются в четырех стандартных вариантах. Самой распространенной является модель 600х400, поэтому пользуется устойчивым спросом среди заказчиков.
Поскольку наше предприятие занимается производством привода ПВМ 1М, на заказ может быть изготовлено устройство требующихся Вам размеров, а так же любые комплектующие к модификациям.
- 200х200: 710x310x300 мм, 64 кг
- 200х350: 860x310x300 мм, 69 кг
- 600х250: 795x310x300 мм, 74 кг
- 600х400: 910x310x300 мм, 78 кг
- 1 000х400: 950x310x300 мм, 80 кг
ДОКУМЕНТЫ И КОМПЛЕКТАЦИЯ
Комплект поставки ПВМ 1М
По согласованию с клиентом на заказ может быть изготовлен конкретный вариант привода ПВМ, с необходимой комплектацией. Также мы осуществляем услуги по монтажу и наладке данных приводов с выездом на объект заказчика.
Наша компания приглашает к долгосрочному сотрудничеству крупные предприятия, а также сбытовые компании. Возможна отсрочка платежа и другие условия поставки.
- Привод винтовой моторный ПВМ 1М
- Паспорт на изделие
- Опоры креплений
- Руководство по эксплуатации
ПОДТВЕРЖДЕНИЕ КАЧЕСТВА ПВМ 1М
Гарантия и сертификация
Наши приводы имеют сертификат соответствия до 2028 года включительно. Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода привода в эксплуатацию, но не более 18 месяцев с момента продажи.
Технические характеристики ПВМ 1М
Варианты использования привода ПВМ 1М

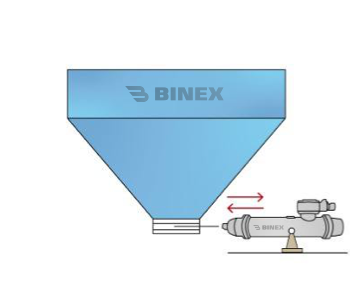

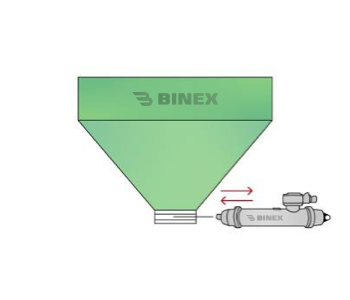

Затвор бункера

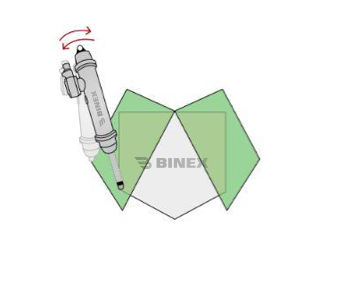

Загрузочное устройство бункера

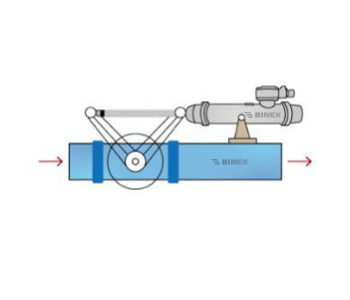

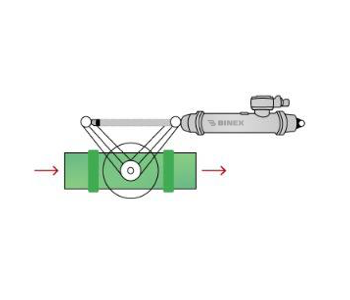

Регулируемый клапан

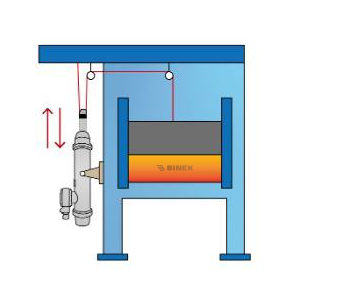

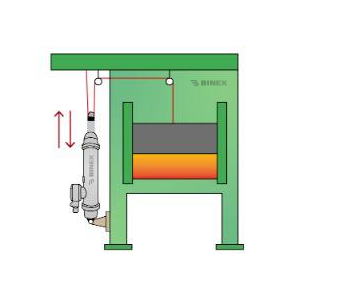

Дверца печи

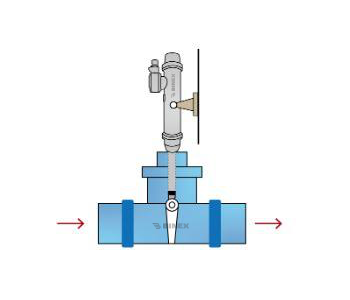

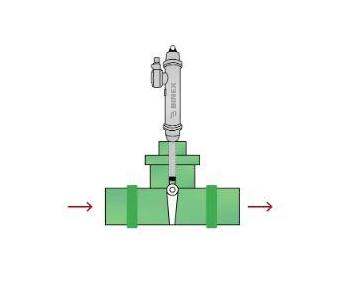

Задвижка с выдвижным шпинделем

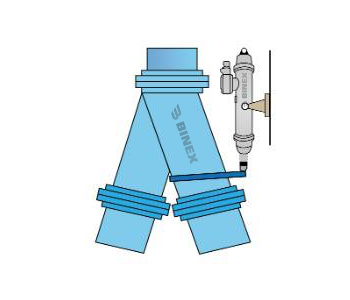

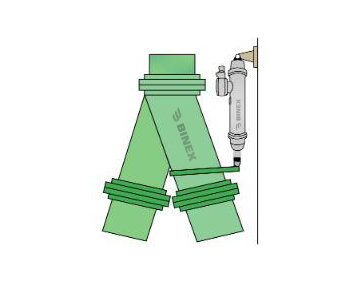

Перекидной шибер

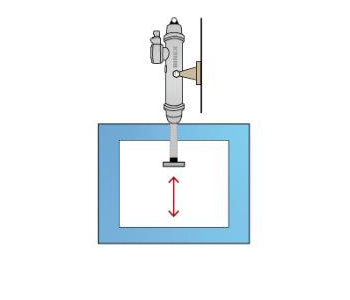

Пресс электрический
Загрузочное устройство бункера
Затвор бункера
Загрузочное устройство бункера
Регулируемый клапан
Дверца печи
Задвижка с выдвижным шпинделем
Перекидной шибер

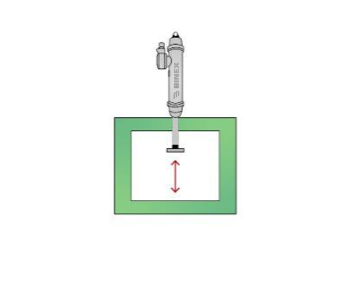

Пресс электрический

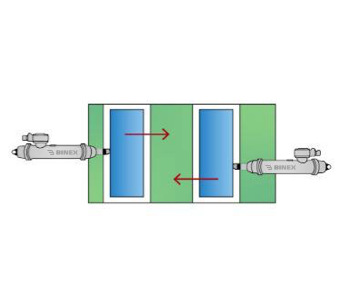

Двери раздвижные

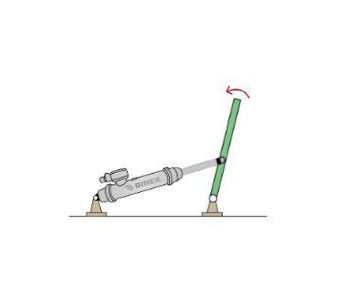

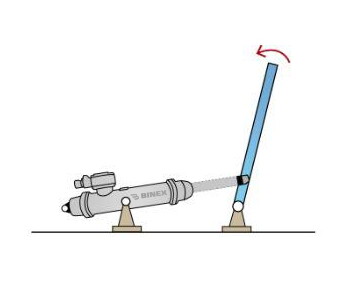

Двери поворотные, фрамуги

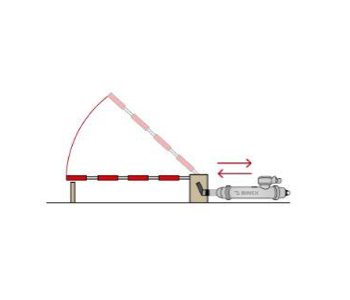

Шлагбаум
Перевод стрелки

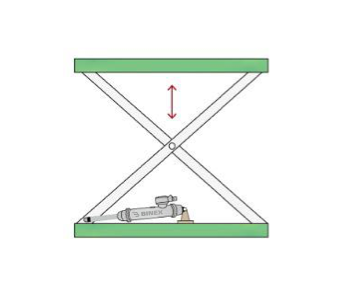

Подъемные системы
КАК РАБОТАЕТ УСТРОЙСТВО
Принцип работы привода ПВМ 1М и его назначение
Привод ПВМ 1М предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движениями, с фиксацией рабочего элемента в крайних положениях, а также в любом остановленном положении при обесточивании электродвигателя.
Механизм с определённым усилием позволяет переместить и удержать шток в нужной позиции с возможностью самоотключения, если двигатель перегружен, вне зависимости от того, достиг шток критической точки или нет.
Принцип работы сводится к преобразованию вращательного движения ротора электрического силового агрегата в возвратно-поступательное движение штока, что достигается за счёт участия в процессе винтовой пары.
Когда включается электромотор, ротор на пару с зафиксированным на нём винтом начинает вращение. Шток, закреплённый на винте гайкой, также начинает движение вдоль винта, но только до определённого момента: пока его буртик не упрётся в головку привода.
Ротор и винт, движущиеся вместе, выкручиваются из гайки застопорившегося штока, и он по шлицам смешается в сторону, противоположную ходу штока, а его обойма, сжимающая пружины буфера, смещает внешний диск, с которым интегрирован толкатель. Именно последний и оказывает воздействие на выключатель.
В итоге, цепь разрывается, и силовой агрегат лишается электропитания. При втягивании штока приспособление работает так же, только вращение ротора и винта происходит в противоположном направлении. Вся информация, касающаяся работы и обслуживания данного устройства, подробно изложена в руководстве пользователя.
Производим и поставляем лидерам промышленности
Безопасность привода ПВМ 1М
Привод рассчитан на эксплуатацию в шахтах, опасных по взрыву газа (метана) и угольной пыли, или на поверхности под навесом, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении, поэтому подготовлен к сложным условиям эксплуатации
Надежен для шахт
Конструкция полностью взрывозащищенная, относится к искробезопасной электрической цепи и имеет маркировку РВ Ex d I Mb. Благодаря такой защите привод может применяться в шахтах, опасных по газу и пыли
Гарантия и сертификация
Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода привода ПВМ 1М в эксплуатацию, но не более 24 месяцев с момента продажи.
Несмотря на предусмотренное заземление, при эксплуатации необходимо применять меры, препятствующие накоплению электростатического заряда. Протирать оборудование можно только с помощью влажной ткани.
Комплектующие привода ПВМ 1М
Наша компания предлагает полный спектр оригинальных комплектующих для моторных приводов ПВМ 1М, производятся с соблюдением высоких стандартов качества и гарантированно совместимы с приводами ПВМ 1М. Наличие запасных частей на складе позволяет осуществлять ремонт и техническое обслуживание оборудования в кратчайшие сроки.
Шток для привода ПВМ 1М
Изготовлен из высокопрочной легированной стали с антикоррозийным покрытием. Обеспечивает надежную передачу линейного движения от привода к исполнительному механизму. Имеет повышенную устойчивость к ударным и знакопеременным нагрузкам, характерным для шахтных условий эксплуатации. Проходит многоступенчатый контроль качества, включая проверку на микротрещины и деформации.
Шток с вилкой для привода ПВМ 1М
Представляет собой усовершенствованную модификацию стандартного штока с шарнирным соединением типа “вилка”. Обеспечивает надежное сопряжение с различными типами исполнительных механизмов. Конструкция вилки предусматривает компенсацию несоосности и снижение боковых нагрузок на шток, что значительно продлевает срок службы всего узла. Шарнирное соединение имеет защиту от попадания угольной пыли и влаги.
Втулка бронзовая для привода ПВМ 1М
Изготовлена из специального бронзового сплава с высокими антифрикционными свойствами. Обеспечивает низкий коэффициент трения и плавность хода штока. Увеличенный ресурс работы в условиях постоянного трения и высоких нагрузок. Устойчива к абразивному износу от угольной и породной пыли. Имеет оптимальную твердость, исключающую преждевременный износ сопряженных деталей.
Направляющая втулка бронзовая для привода ПВМ 1М
Прецизионная деталь, обеспечивающая точное позиционирование штока и стабильность его перемещения. Изготовлена из высококачественного бронзового сплава с добавлением олова, обеспечивающего улучшенные антифрикционные характеристики. Имеет специальные канавки для удержания смазки, что значительно снижает трение и увеличивает срок службы. Конструкция предусматривает компенсацию температурных расширений без потери функциональности.
Резиновая манжета для привода ПВМ 1М
Изготовлена из маслобензостойкой резины специального состава, сохраняющей эластичность при температурах от -40°C до +80°C. Обеспечивает герметичность узлов привода и защиту от проникновения угольной пыли, влаги и других загрязнений. Имеет повышенную устойчивость к агрессивным средам, характерным для шахтных выработок. Специальный профиль манжеты гарантирует оптимальное прилегание к сопряженным поверхностям без излишнего трения.
Почему стоит принять
наше предложение?
Все наши приводы ПВМ 1М — исключительно новые, произведенные в Российской Федерации, в Белгороде. Каждый привод проходит предварительные проверки и тестовые испытания на производстве
