Магнитогерконовые датчики ДПМГР 2 (ДПМ)
со взрывозащитой
Информация о продукте

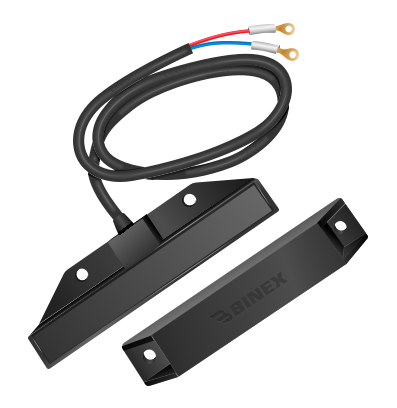

Датчик положения магнитогерконовый ДПМГР 2 (ДПМ)
Датчик положения магнитогерконовый предназначен для контроля положения створок ворот и калиток. Исполнение водонепроницаемое: датчик залит смолой, рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Изготавливается в исполнении «УХЛ 2,5» категории 2, 3, 4 и 5 в соответствии с ГОСТ 15150-69, но для эксплуатации при температурах окружающего воздуха от минус 40 до +50°С.
Сделано в России
из российских комплектующих
Заводская гарантия
12 месяцев
Консультация и монтаж
с выездом на объект
Доставка любым способом
в любую точку мира
ШАХТЫ, КАРЬЕРЫ, И ДРУГАЯ ПРОМЫШЛЕННОСТЬ
Области применения
Искробезопасность датчика ДПМГР 2 (ДПМ) обеспечиваемся схемным и конструктивным решением, соответствующим уровню и виду взрывозащиты РО Exial.
Пожаробезопасность обеспечивается применением негорючих материалов.
Эксплуатация датчиков должна осуществляться в соответствии с требованиями: «Правил технической эксплуатации угольных и сланцевых шахт», «Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей» и требований техники безопасности, действующих на предприятии.
Устройство ДПМГР 2 (ДПМ) и принцип работы
Датчик магнитогерконовый состоит из блока геркона и блока магнита.
Блок геркона – корпус из немагнитного материала, в котором размещён чувствительного элемент. К геркону подпаивается двухжильный кабель длиной 2 м.
Блок магнита – источник магнитного поля. Состоит из корпуса из немагнитного материала, в котором размещается ферромагнитная пластина, на которой закреплен постоянный магнит.
При приближении блока постоянного магнита к неподвижно закрепленному блоку геркона происходит замыкание. Расстояние между блоками выбирается таким, чтобы геркон был замкнут. При введении ферромагнитного экрана в зазор происходит шунтирование магнитного потока, уменьшается напряженность магнитного поля в зоне геркона и происходит его размыкание.
Технические характеристики ДПМГР 2 (ДПМ)
Параметры
| Контролируемый зазор, не более | 40 мм |
| Максимальная коммутируемая мощность | 30 В.А |
| Максимальное коммутируемое напряжение | 250 В |
Габариты и вес
| Габариты блока магнита | 140x24x22 мм |
| Габариты блока геркона | 140x20x35 мм |
| Масса блока магнита | 0,21 кг |
| Масса блока геркона | 0,24 кг |
Эффективность
| Быстродействие | Не более 0,002 секунды |
Производим и поставляем лидерам промышленности
Безопасность датчиков
Устройство предназначено для подземных выработок и рудников, в угольной, машиностроительной, химической и др. промышленностях, а также для контроля положения двери железнодорожных, рефрижераторных секций, поэтому подготовлено к сложным условиям эксплуатации
III класс электробезопасности
ДПМГР 2 (ДПМ) не имеет электрических цепей с напряжением более 42В постоянного тока и в целом соответствует III классу защиты от поражения электрическим током.
Защита от пыли и влаги
Корпус датчиков непроницаемый, защищен от пыли и влаги (в том числе при попадании струи воды), что увеличивает не только надежность, но и срок работы
Применяется в шахтах
Конструкция полностью взрывозащищенная, относится к искробезопасной электрической цепи и имеет маркировку РО Ex ia I Ma x. Благодаря такой защите датчик может применяться в шахтах, опасных по газу и пыли
Гарантия и сертификация
Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода датчика ДПМГР 2 (ДПМ) в эксплуатацию, но не более 24 месяцев с момента продажи.
К датчикам должны подключаться устройства, имеющие соответствующую маркировку взрывозащиты и сертификат соответствия требованиям ТР ТС 012/2011. Электрические параметры выходных цепей таких устройств не должны превышать соответствующих максимальных входных значений датчиков;
При эксплуатации необходимо применять меры, препятствующие накоплению электростатического заряда. Протирать оборудование можно только с помощью влажной ткани.
Почему стоит принять
наше предложение?
Все наши датчики ДПМГР 2 (ДПМ) — исключительно новые, произведенные в Российской Федерации. Каждый датчик проходит предварительные проверки и тестовые испытания на производстве
