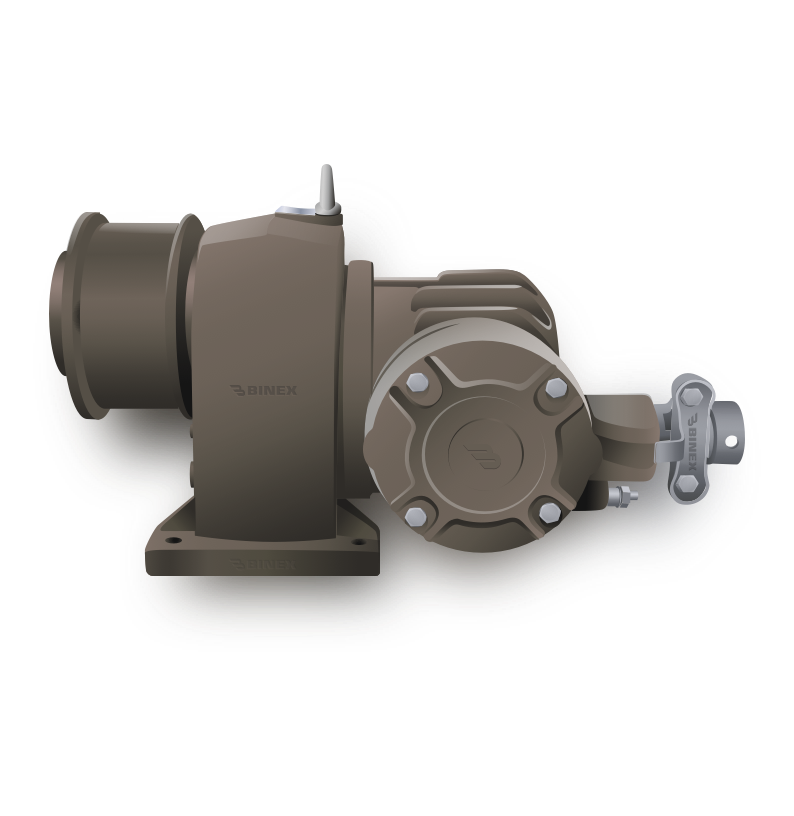

Привод двери стволовой ПДС 1М

Привод для управления шахтной стволовой дверью, стволовыми механизмами и устройствами с возвратно-поступательным или вращательным движением, в шахте и на поверхности

Привод двери стволовой ПДС 1М

ШАХТЫ, КАРЬЕРЫ, И ДРУГАЯ ПРОМЫШЛЕННОСТЬ

Области применения ПДС 1М

Привод ПДС 1М рассчитан на эксплуатацию в шахтах, опасных по взрыву газа (метана) и угольной пыли, или на поверхности под навесом, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении, а так же может применяться в других промышленных отраслях.

Водозащищенность и пыленепроницаемость обеспечивается уплотнениями всех внешних соединений деталей. Соединения крышек подшипников и крышки люка с корпусом уплотняются при помощи прокладок, приклеенных к крышкам. Зазоры между выходным валом и корпусом редуктора уплотняются при помощи лабиринтного и сальникового уплотнений, расположенных в нажимном фланце.

Привод двери стволовой ПДС 1М

Устройство привода ПДС 1М и принцип работы

Привод ПДС 1М состоит из трех частей: электродвигателя, редуктора и тягового барабана. Все части соединены и представляют одно изделие.
К редуктору с одной стороны крепится фланцевый электродвигатель, а с другой стороны на выходной вал крепится тяговый барабан с муфтой.
На приводе установлен асинхронный трехфазный короткозамкнутый рудничный взрывозащищенный электродвигатель. Все соединения оболочки и вал ротора в месте выхода его из щита имеют резиновые уплотнения, препятствующие проникновению влаги внутрь электродвигателя. На электродвигателе имеются зажимы для заземления.

Корпус редуктора – чугунный, неразъемный с лапами для крепления привода к арматуре ствола. Опоры валов – радиальные шарикоподшипники. В нижней части корпус имеет люк для монтажа.

Технические характеристики ДПМГР 2

Параметры

Продолжительность включения (ПВ)60 %
Продолжительность цикла, не более10 сек
Количество срабатываний в минуту, не более12
Скорость вращения2750 об/мин
Номинальное напряжение380/660 В
Номинальная мощность, не более0,6 кВт
Номинальная частота50, 60 Гц

Габариты и вес

Габариты блока магнита

450х300х300

мм

Масса45 кг
По уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011РВ Ex d I Mb
По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)IР55
Технические условия3148-014-10417451-2017

Эффективность

Тяговое усилие (регулируемое)10-66 кгс
Линейная скорость барабана1 ±0,1* м/с
Величина хода каната при двух тянущих витках, не более3 м

Производим и поставляем ПДС 1М лидерам промышленности

Безопасность привода ПДС 1М

Привод рассчитан на эксплуатацию в шахтах, опасных по взрыву газа (метана) и угольной пыли, или на поверхности под навесом, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении, поэтому подготовлен к сложным условиям эксплуатации

Надежен для шахт

Конструкция полностью взрывозащищенная, относится к искробезопасной электрической цепи и имеет маркировку РВ Ex d I Mb. Благодаря такой защите привод может применяться в шахтах, опасных по газу и пыли

Гарантия и сертификация

Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода привода ПДС 1М в эксплуатацию, но не более 24 месяцев с момента продажи.

Несмотря на предусмотренное заземление, при эксплуатации необходимо применять меры, препятствующие накоплению электростатического заряда. Протирать оборудование можно только с помощью влажной ткани.

Привод ПДС 1М

Почему стоит принять
наше предложение?

Все наши приводы ПДС 1М — исключительно новые, произведенные в Российской Федерации, в Белгороде. Каждый привод проходит предварительные проверки и тестовые испытания на производстве

Полное соответствие

Наш привод ПДС 1М полностью соответствует действующим требованиям

Все новое

Всё реализуемое оборудование абсолютно новое и никогда не эксплуатировалось

Испытано и проверено

Каждый привод проходит тестовые испытания и тщательно проверяется

Заводская гарантия

Заводская гарантия 12 месяцев с момента ввода привода в эксплуатацию

Взрывозащита

РВ Ex d I Mb по виду взрывозащиты ГОСТ Р МЭК 60079-0-2011

Выбор напряжения

По желанию поставляются приводы напряжением 127 В с возможностью пересоединения на 220 В

Сертификаты

Технический паспорт изделия, сертификат соответствия

Монтаж и настройка

Помощь при осуществлении монтажных работ на объекте
