Механизм исполнительный пневматический МИП-П

МИП предназначен для перемещения регулирующих и запорно-регулирующих органов системах автоматического и дистанционного управления.

Пневматический механизм МИП-П (МИП-П320)

Эксплуатация механизма МИП-П

Механизм МИП-П характеризуется наличием пневматического входного аналогового сигнала мощностью 0,02 – 0,1 МПа, а МИП-ПТ дополнительно оснащен тормозом. Давление питания прибора на максимальном уровне должно составлять не менее 1 МПа, на минимальном – не более 0,4 МПа. В качестве рабочей среды прибор использует сжатый воздух.

Прибор работает корректно при температуре воздуха -30 – +50°С и влажности воздуха – 95% (при +35°С).

Если шток неподвижен, при среднем давлении питания, равном 0,6 МПа, воздух расходуется со скоростью 1,2 м3/ч. Если отсутствует нагрузка, при том же уровне давления, шток перемещается со скоростью 0,08 м/с.

Пневматический механизм МИП-П (МИП-П320)

Отличия модицикаций МИП-П и МИП-ПТ

МИП-П — с пневматическим аналоговым входным сигналом, размеры 200х560х172 мм

МИП-ПТ — с пневматическим входным сигналом и тормозом, размеры 320х710х292 мм

Технические характеристики МИП-П и МИП-ПТ

Механизм МИП-П

Рабочая средаСжатый воздух
Условный ход (типоразмер)100*,200,320,400* мм
Давление питания:от 0,4 МПа до 1,0 МПа
Входной сигналот 0,02 до 0,1 МПа
Величина расхода воздуха при неподвижном штоке 1,2 м3/ч (при давлении питания 0,6 МПа)
Скорость перемещения штока при отсутствии нагрузки0,08м/с (при давлении питания 0,6 МПа)
Максимальные усилия, развиваемые при давлении 1 МПатолкающее – 12,3 кН ; 20,1 кН
Масса механизмаот 15,2 до 31,5 кг (в зависимости от модификации и величины хода штока).

Механизм МИП-ПТ

Рабочая средаСжатый воздух
Условный ход (типоразмер)100*,200,320,400* мм
Давление питания:от 0,4 МПа до 1,0 МПа
Входной сигналот 0,02 до 0,1 МПа
Величина расхода воздуха при неподвижном штоке 1,2 м3/ч (при давлении питания 0,6 МПа)
Скорость перемещения штока при отсутствии нагрузки0,08м/с (при давлении питания 0,6 МПа)
Максимальные усилия, развиваемые при давлении 1 МПатолкающее – 12,3 кН ; 20,1 кН.

тянущее – 10,3 кН ; 16,7 кН*

Усилие торможения штока при отсутствии давления питания1,6 кН
Масса механизмаот 15,2 до 31,5 кг (в зависимости от модификации и величины хода штока).

Мы производим и поставляем механизмы МИП-П

Надежность механизмов МИП

Все механизмы МИП-П и МИП-ПТ производятся в Белгороде, в Российской Федерации. Каждый прибор проходит проверки на производстве и тестовые испытания.

Гарантия и сертификация

Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода устройства в эксплуатацию, но не более 24 месяцев с момента продажи.

Для хранения МИП создают условия, соответствующие ГОСТ 15150. В условиях длительного хранения каждые 3 года выполняют ревизию и переконсервацию.

Механизм МИП транспортируют в упакованном виде любым транспортом

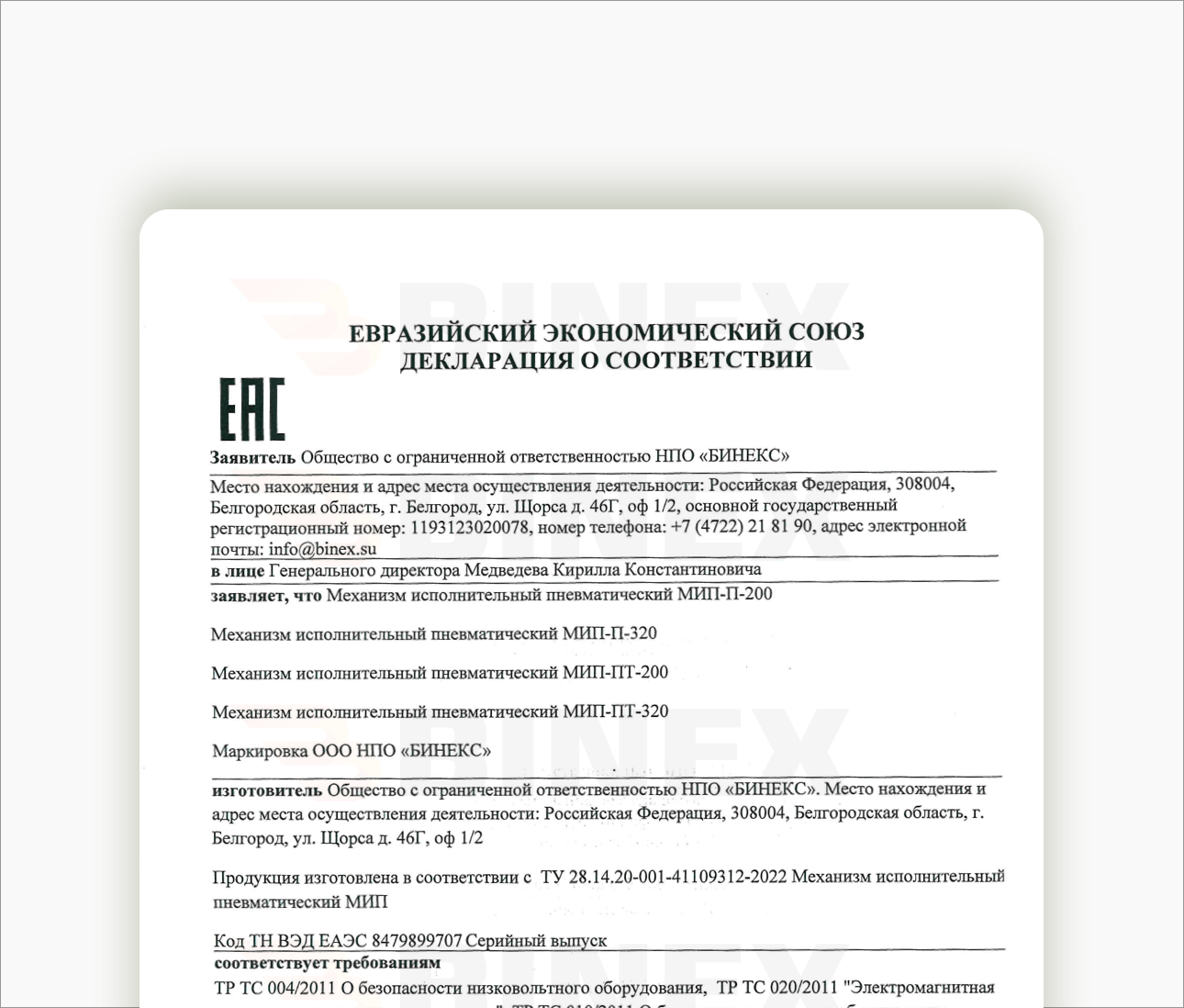

Серитификат МИП

Почему стоит принять
наше предложение?

Все наши устройства – исключительно новые, произведенные в Российской Федерации, в Белгороде. Каждый прибор проходит предварительные проверки и тестовые испытания на производстве

Полное соответствие

Наш механизм полностью соответствует действующим требованиям

Все новое

Всё реализуемое оборудование абсолютно новое и никогда не эксплуатировалось

Испытано и проверено

Каждый механизм проходит тестовые испытания и тщательно проверяется

Заводская гарантия

Заводская гарантия 12 месяцев с момента ввода исполнительного механизма в эксплуатацию

Взрывозащита

РВ Ex d I Mb по виду взрывозащиты ГОСТ Р МЭК 60079-0-2011

Выбор напряжения

По желанию поставляются светофоры с возможностью пересоединения на требуемый вольтаж

Сертификаты

Технический паспорт изделия, сертификат соответствия

Монтаж и настройка

Помощь при осуществлении монтажных работ на объекте
