Писец-карандаш 12СБ7 для скоростемера 3СЛ-2, в сборе

Латунные карандаши модели АЛГ.600054000001 применяются на скоростемерной ленте в механических скоростемерах 3СЛ-2М для железнодорожных локомотивов

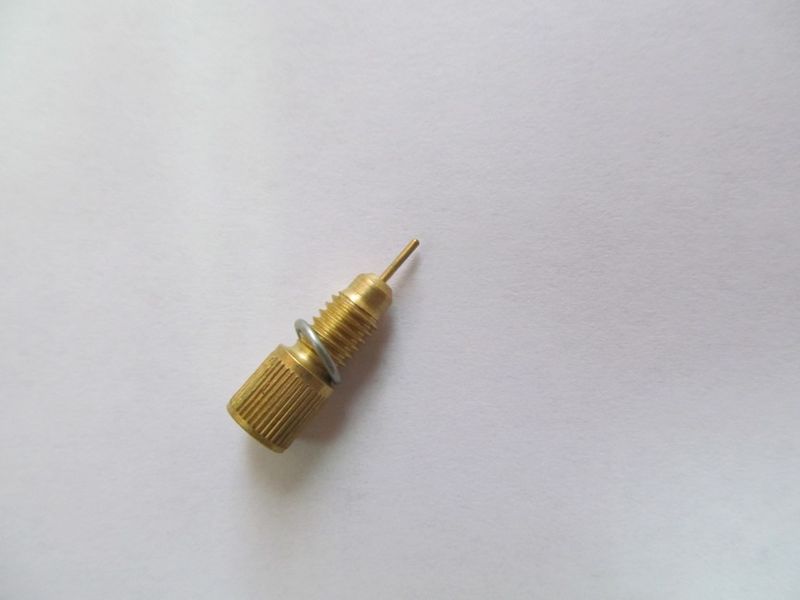

Писец-карандаш для скоростемера 3СЛ-2, в сборе

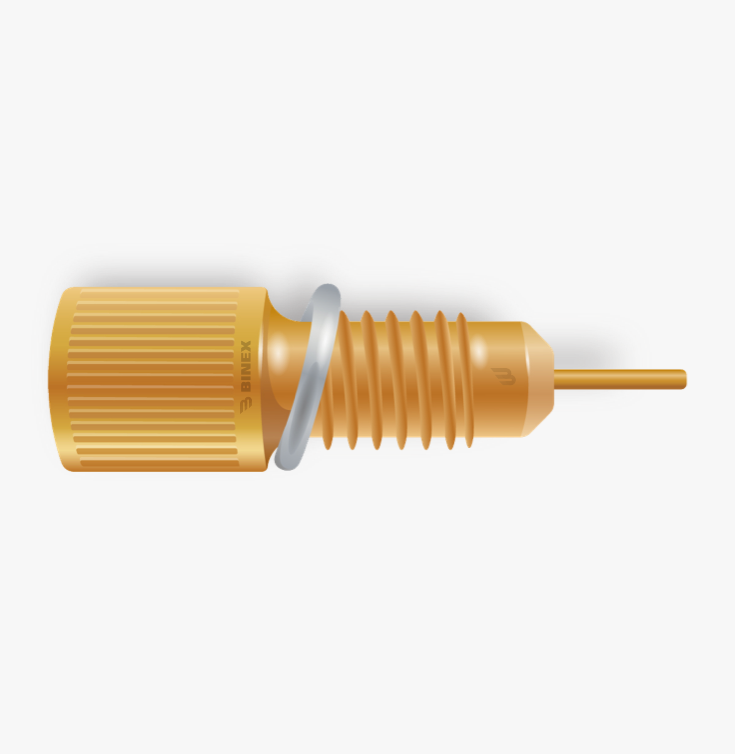

Писец-карандаш

Как используется писец-карандаш 12СБ7

Записи на скоростемерной ленте производятся пишущими уст­ройствами (писцами). В корпусе писца 12СБ7 находится металлический (латунный) стержень диаметром 0,8 мм. Металлический стержень прижимается пружиной к скоростемерной ленте. Предварительная нагрузка пружины и выход стержня из корпуса писца должны быть строго определенной величины. Усилие давления нового стержня пис­ца на скоростемерную ленту должно быть 60 гс, а изношенного — 25 гс. Нормальный выход стержня из корпуса нового писца составляет 4,5 мм, а изношенного — 1,5 мм. При отклонении от этих величин нарушается четкость записи на скоростемерной ленте, это может служить и причиной разрыва ленты писцами.
При взаимном движении писцов и скоростемерной ленты на лицевой ее стороне, имеющей специальное покрытие, должен ос­таваться четкий след частиц металла писца в виде темных линий. На стержнях писцов не должны оставаться частицы бумаги или нанесенного на нее покрытия.

Писец-карандаш в сборе

Писец-карандаш

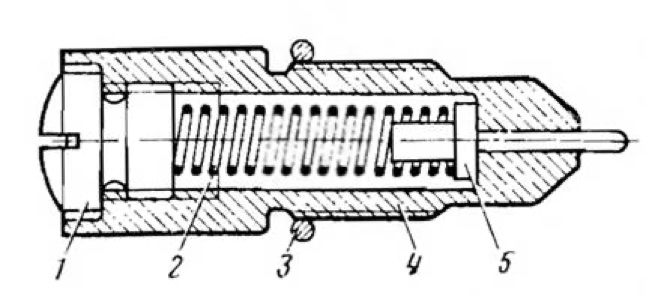

Писец в сборе:
1 – винт
2 – пружина
3 — пружинная шайба
4 корпус
5 — карандаш

Расположение и назначение писцов

ЭЖ, ЭК, ЭКЖ – Писцы желтого, красного и красно-желтого огней локомотивного светофора.
Писцы скорости и времени расположены на одной вертикали и сдвинуты вправо по отношению к писцу ЭЖ на 27 мм; писцы ЭК, ЭКЖ, ТД и ЗХ также расположены на одной вертикали и смещены вправо по отношению к писцам скорости и времени на 20 мм; писец ЭЭ сдвинут вправо на 22,5 мм по отношению к писцам давления в ТМ и заднего хода.
Писцы ЭЖ, ЭКЖ, ЭК и ЭЭ приводятся в действие при возбуждении катушки соответствующего электромагнита, а писцы скорости, заднего хода, времени и давления в ТМ – механическим путем при движении локомотива и включенном часовом механизме.

V
Писец скорости
Т
Писец времени
ТД
Писец тормозного давления
ЗХ
Писец заднего хода
ЭЭ
Писец ЭПК
С
Писец САУТ

Производим и поставляем лидерам промышленности

Уралкалий
Алроса
НЛМК
Евраз
Северсталь

Гарантия и сертификация

Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода писца-карандаша в эксплуатацию, но не более 24 месяцев с момента продажи.

Для хранения писца создают условия, соответствующие по ГОСТ 15150 группе оборудования I (Л). В условиях длительного хранения каждые 3 года выполняют ревизию и переконсервацию.

Писцы транспортируют в упакованном виде любым транспортом
