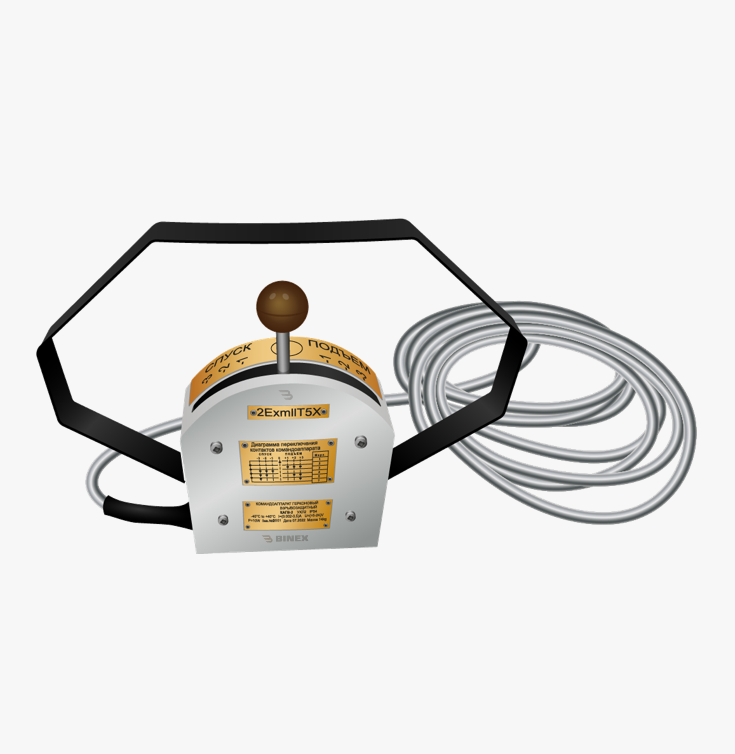

Командоаппарат КАГВ-2 от производителя
Командоаппарат герконовый взрывозащищенный КАГВ (КАГВ-2) с дискретным выходным сигналом для буровых установок
Информация о продукте
Предназначение командоаппарата КАГВ-2
Командоаппарат герконовый взрывозащищенный КАГВ-2 с дискретным выходным сигналом для буровых установок предназначен для дистанционного управления электроприводами основной и вспомогательной лебедок буровых установок, оборудованных регулируемым приводом.
Сделано в Белгороде
из российских комплектующих
Заводская гарантия
12 месяцев
Консультация и монтаж
с выездом на объект
Доставка любым способом
в любую точку мира
Конструкция устройства КАГВ-2 и его работа
По своей конструкции аппарат КАГВ-2 является электротехническим устройством, которое включают в свой состав плоский диск из стали, расположенный между двумя пластинами и скреплен 4-мя специальными винтами-фиксаторами. Также в состав этого изделия входит фиксирующий механизм рычага управления и коммутационный кабель с защитным корпусом.
Стальной диск крепится на валу привода КАГВ-2, который вращается на подшипниках скольжения. На внешней стороне панели прибора устанавливается управляющий рычаг с шарообразной рукояткой. С помощью этого рычага можно осуществлять переключение направления вращения приводного вала – соответствует положениям “Подъем” и “Спуск”. Для фиксирования положения рукоятки используется механический фиксатор. Для перемещения рукоятки управления требуется приложение усилий величиной не меньше 60 Н. В качестве ограничителей области перемещения применяются болты, которыми стягиваются плоскости вокруг диска.
Чтобы подсоединить устройство к буровой установке используется клеммная коробка, к которой подводится коммутационный кабель. Крепление проводников кабеля производится посредством припаивания к проводам геркона.

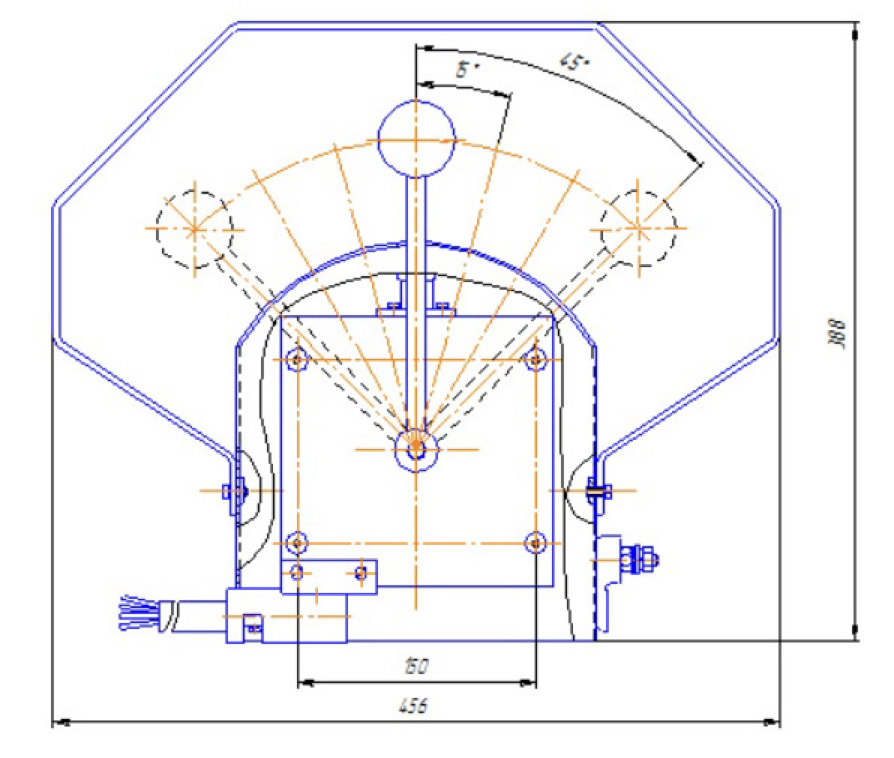

Технические характеристики командоаппарата КАГВ-2
Параметры
| Интервал коммутируемых напряжений: | от 5 до 24 В |
| Диапазон коммутируемых токов (постоянный): | от 2 мА до 0,5 А |
| Величина коммутируемой мощности: | не больше 10 ВА |
| Показатель защищенности: | IP 54 |
| Усилие для перемещения рукоятки:
-из начального положения: -из промежуточного положения: |
60 Н 25 Н |
| Диапазон поворота ручки: | ±450 |
| Габаритные параметры: | 46.0х9.0х39.5 см |
| Вес устройства: | 14 кг |

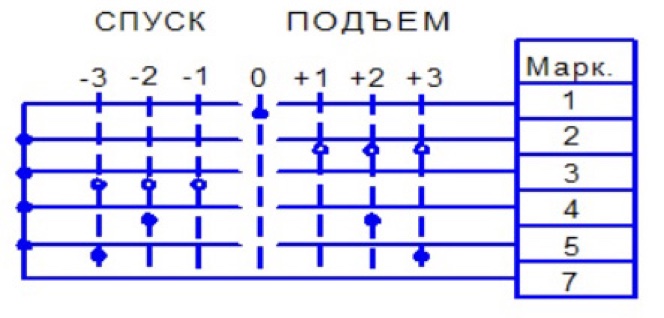

Диаграмма переключения контактов командоаппарата: исполнение 1
Диаграмма переключения контактов командоаппарата: исполнение 2
Диаграмма переключения контактов командоаппарата: исполнение 3
Производим и поставляем лидерам промышленности
Безопасность командоаппарата КАГВ
Командоаппарат рассчитан на эксплуатацию в шахтах, опасных по взрыву газа (метана) и угольной пыли, или на поверхности под навесом, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении, поэтому подготовлен к сложным условиям эксплуатации
Надежен для шахт
На корпусе командоаппарата имеются таблички: с маркировкой взрывозащиты 2ЕхmIIТ5Х по ГОСТ Р 51330.0-99, диаграммой переключения контактов и направлением движения рычага управления и его положениями. Таблички выполнены фотохимическим способом методом глубокого травления.

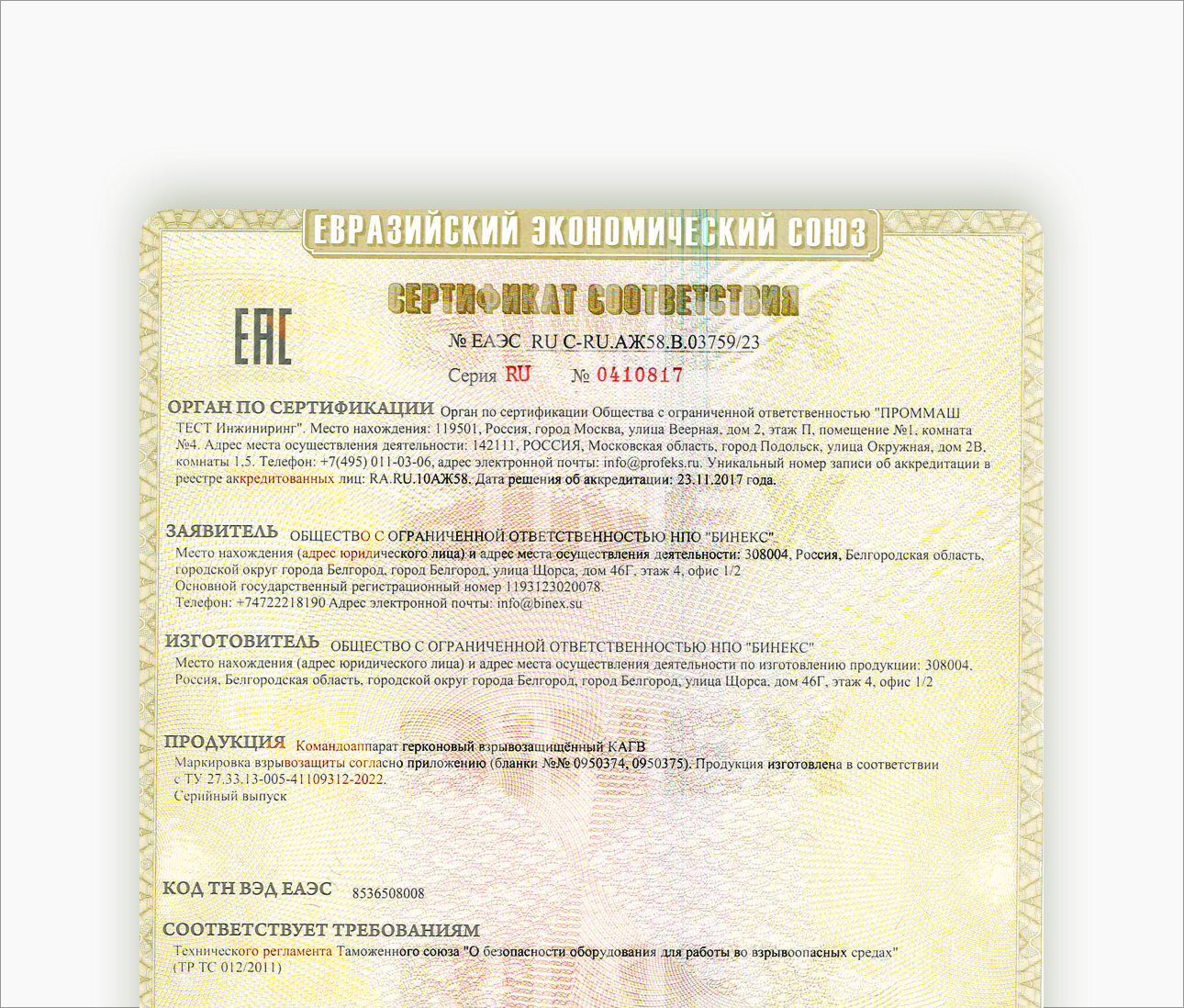

Гарантия и сертификация
Мы даем заводскую гарантию на изделие сроком в 12 месяцев с момента ввода командоаппарата в эксплуатацию, но не более 24 месяцев с момента продажи.
Маркировка командоаппарата соответствует требованиям ГОСТ 18620-86, ГОСТ 12.2.020-76 и рабочих чертежей. Командоаппарат имеет табличку паспортных данных, выполненную фотохимическим способом. Ударным способом наносятся заводской номер и дата изготовления. Каждая жила в кабеле командоаппарата промаркирована согласно диаграмме переключения контактов командоаппарата.
Командоаппарат имеет упаковку по ГОСТ 23216-78, предохраняющую его от попадания влаги и механических повреждений. На транспортной таре предусмотрены манипуляционные знаки “Верх”, “Хрупкое. Осторожно”, “Беречь от влаги” по ГОСТ 14192-96.
Почему стоит принять
наше предложение?
Все наши приборы — исключительно новые, произведенные в Российской Федерации, в Белгороде. Каждый командоаппарат проходит предварительные проверки и тестовые испытания на производстве
