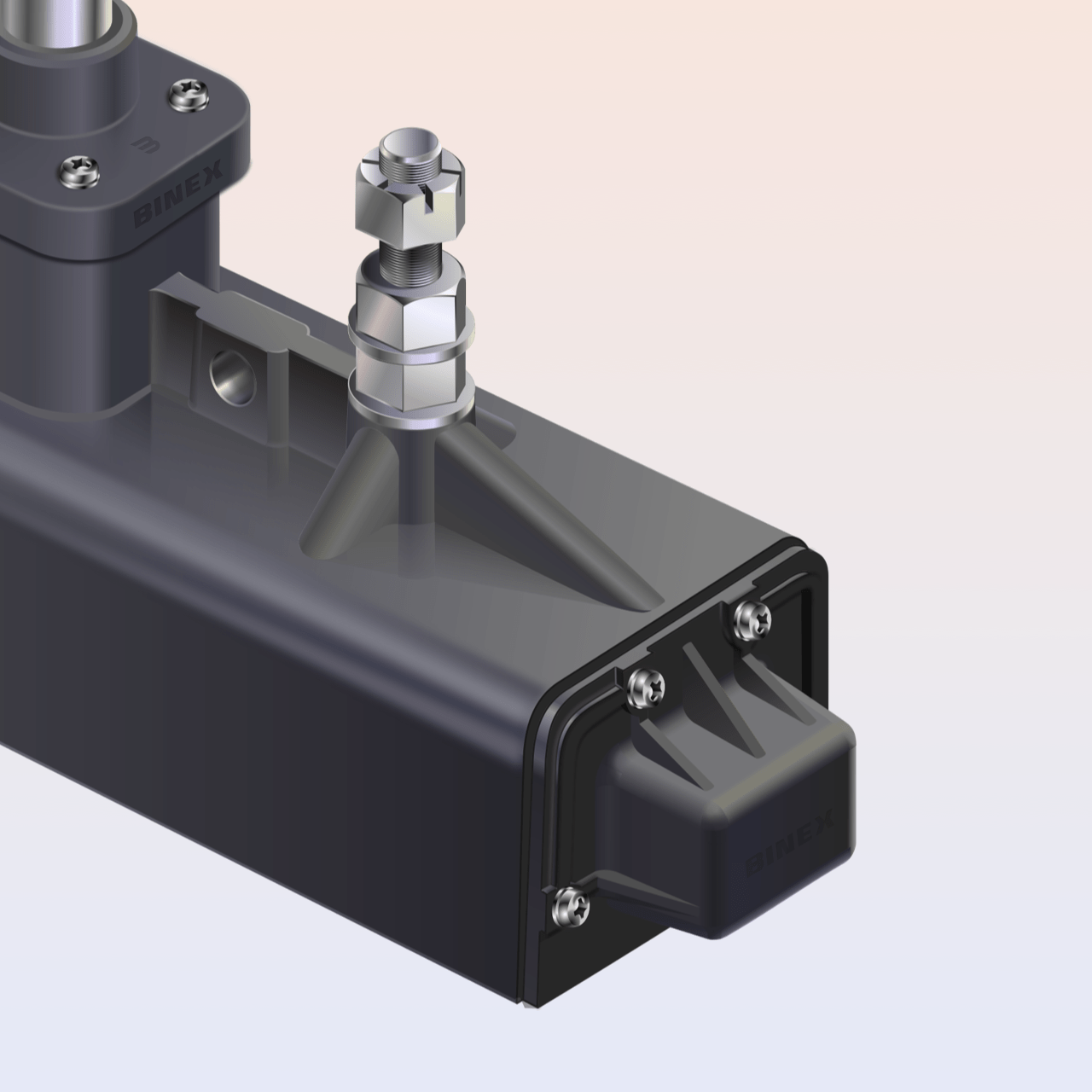

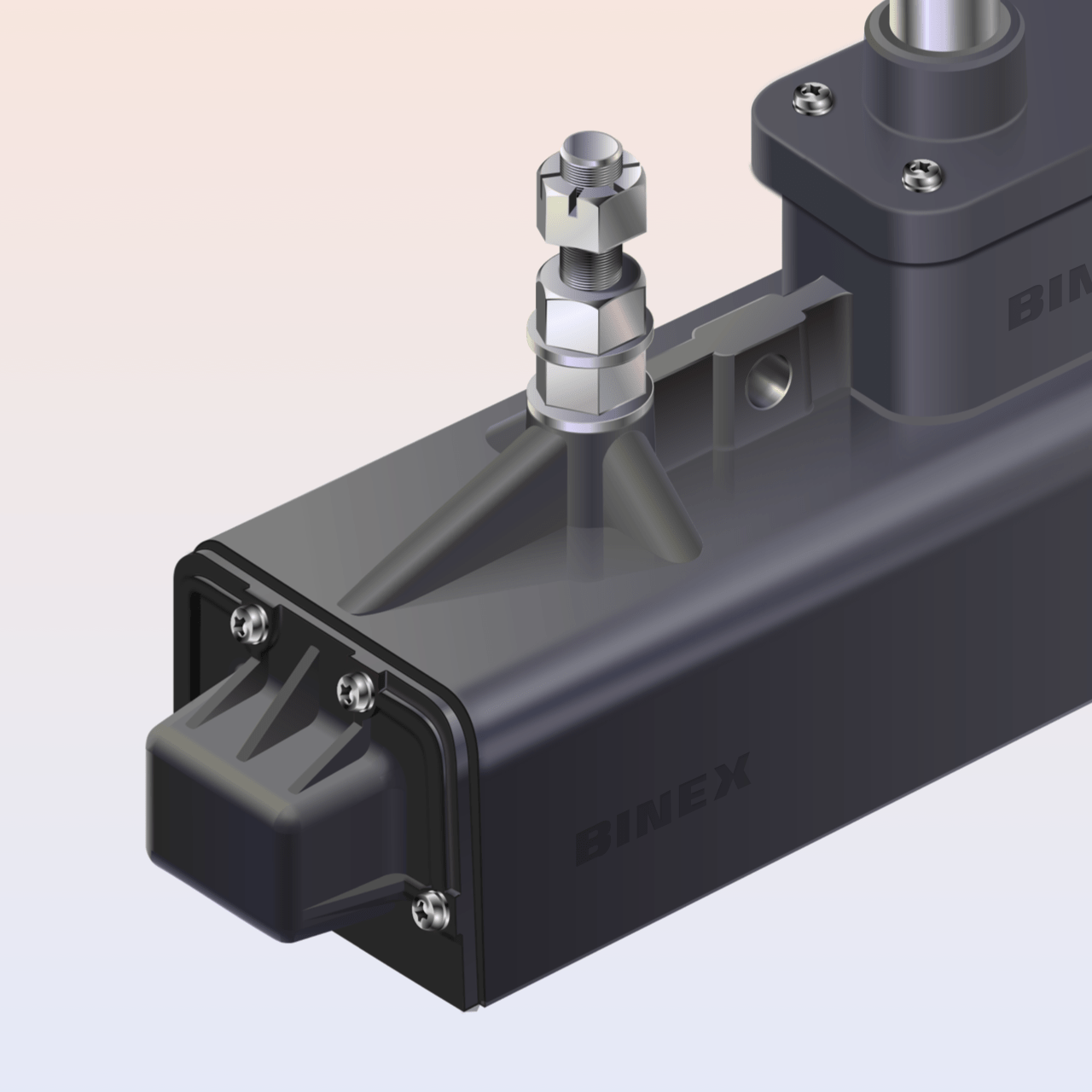

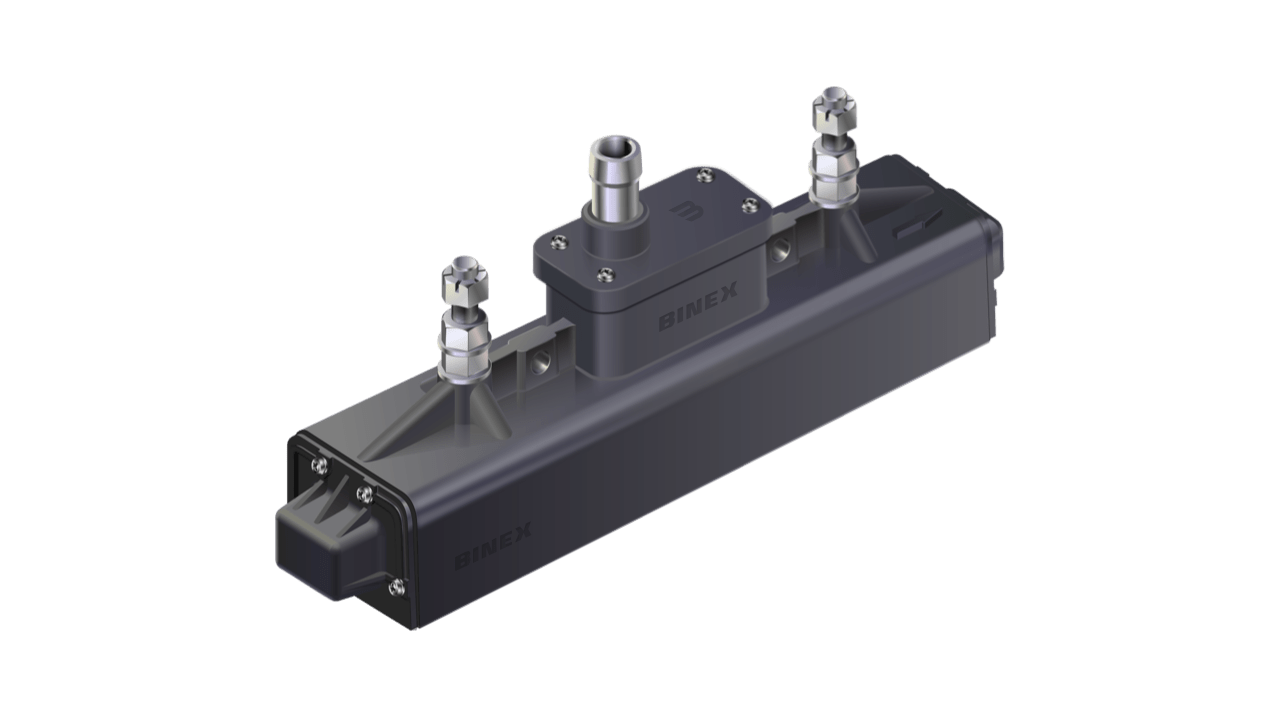

Локомотивная приемная катушка КПУ-1 / КПУ-2
Катушка КПУ-1 преобразует сигналы путевых устройств в информацию для машиниста о состоянии железнодорожного полотна и необходимом скоростном режиме
Назначение и применение
Катушка локомотивная КПУ является ключевым компонентом системы автоматической локомотивной сигнализации, обеспечивающим безопасность движения на скоростях до 200 км/ч. Устройство преобразует сигналы путевых устройств в информацию для машиниста о состоянии железнодорожного полотна и необходимом скоростном режиме, гарантируя высокий уровень безопасности движения в любых погодных условиях.
Принцип работы
Катушка КПУ работает на основе электромагнитной индукции, генерируя ЭДС под воздействием электрического поля путевых сигналов. Возникающий в катушке ток имеет частотные характеристики, соответствующие принятому сигналу, что обеспечивает точную передачу информации на локомотивный светофор. Такой принцип работы гарантирует надежное информирование машиниста о состоянии пути и необходимом скоростном режиме.
Сделано в Белгороде
из российских комплектующих
Заводская гарантия
12 месяцев
Консультация и монтаж
с выездом на объект
Доставка любым способом
в любую точку мира
Модификации
В линейке представлены два основных исполнения:
- КПУ-1: для работы с одной системой автоматической сигнализации
- КПУ-2: спаренная система для одновременной работы с двумя типами сигнализации
Технические характеристики
КПУ-1
Активное сопротивление (при 20°C) | 110-124 Ом |
Значение ЭДС в обмотке | 83 мВ |
Рабочая частота | 50 Гц |
Индуктивность | 6,5-7,5 Гн |
Добротность | ≥5 |
Габариты | 519 × 108 × 202 мм |
Масса | не более 10 кг |
КПУ-2
Активное сопротивление (при 20°C) | 110-124 Ом |
Значение ЭДС в обмотке | 75 мВ |
Рабочая частота | 50 Гц |
Индуктивность | 6,5-7,5 Гн |
Добротность | ≥5 |
Габариты | 519 × 216 × 202 мм |
Масса | не более 20 кг |
Условия эксплуатации
Катушка КПУ разработана для работы в широком диапазоне климатических условий:
- Температурный диапазон: от -60°C до +60°C
- Работа при относительной влажности до 100%
- Устойчивость к вибрациям и механическим воздействиям
- Надежное функционирование на скоростях до 200 км/ч
Изоляционные характеристики
Система изоляции катушки обеспечивает:
- Сопротивление 10⁸ Ом в нормальных условиях
- Сопротивление 5·10⁶ Ом при 100% влажности (Т=+25ºС)
- Устойчивость к напряжению 0,75 кВ переменного тока в течение 60 секунд
- Работоспособность при 0,25 кВ в условиях повышенной влажности
Конструктивные особенности и защита
Конструкция катушки КПУ разработана с учетом жестких требований к железнодорожному оборудованию. Основу устройства составляет катушка индуктивности с сердечником, помещенная в прочный защитный корпус со степенью защиты IP65. Это обеспечивает надежную работу в сложных погодных условиях и защиту от пыли и влаги.
Экономическая эффективность обслуживания
Своевременное техническое обслуживание катушки КПУ позволяет:
- Увеличить срок службы устройства на 30-40%
- Снизить риск внеплановых простоев
- Обеспечить стабильность работы системы сигнализации
- Сократить затраты на внеплановый ремонт
Обслуживание
Признаки необходимости внеплановой диагностики
Своевременное внимание к этим признакам позволяет предотвратить сбои в работе систем автоматической локомотивной сигнализации и обеспечить безопасность движения на высокой сокрости.
Следует обратить внимание на следующие признаки замены катушки:
График планового обслуживания
Катушка КПУ-1 / КПУ-2 требует периодичное обслуживание при эксплуатации. Для обеспечения бесперебойной работы оборудования рекомендуется применять следующий регламент:
Ежедневное обслуживание
- Визуальный осмотр внешнего состояния корпуса
- Проверка надежности крепления
- Контроль отсутствия механических повреждений
- Оценка состояния клеммных соединений
Еженедельное обслуживание
- Проверка качества изоляции
- Очистка от пыли и загрязнений
- Контроль состояния контактных групп
- Проверка герметичности корпуса
Ежемесячное обслуживание
- Измерение сопротивления изоляции
- Проверка уровня выходного сигнала
- Тестирование в различных режимах работы
- Калибровка чувствительности при необходимости
Производим и поставляем катушки КПУ-1 и КПУ-2 для лидеров отрасли
Производство катушек осуществляется с соблюдением всех отраслевых стандартов, что гарантирует надежную работу устройства в течение всего срока эксплуатации и высоко оценено партнерами.
Качество и поддержка
Каждая катушка проходит обязательные стендовые испытания перед поставкой, что гарантирует ее соответствие заявленным характеристикам и надежность в эксплуатации.
Каждому заказчику мы предоставляем техническую консультацию по установке и эксплуатации, гарантийное обслуживание, помощь в подборе комплектующих, оперативную поставку запасных частей
Наша гарантия предусматривает гарантийный срок 12 месяцев, бесплатную диагностику в течение гарантийного периода, компенсацию стоимости ремонта при производственном браке
