Описание
Степень защиты IP 65 по ГОСТ 14254.

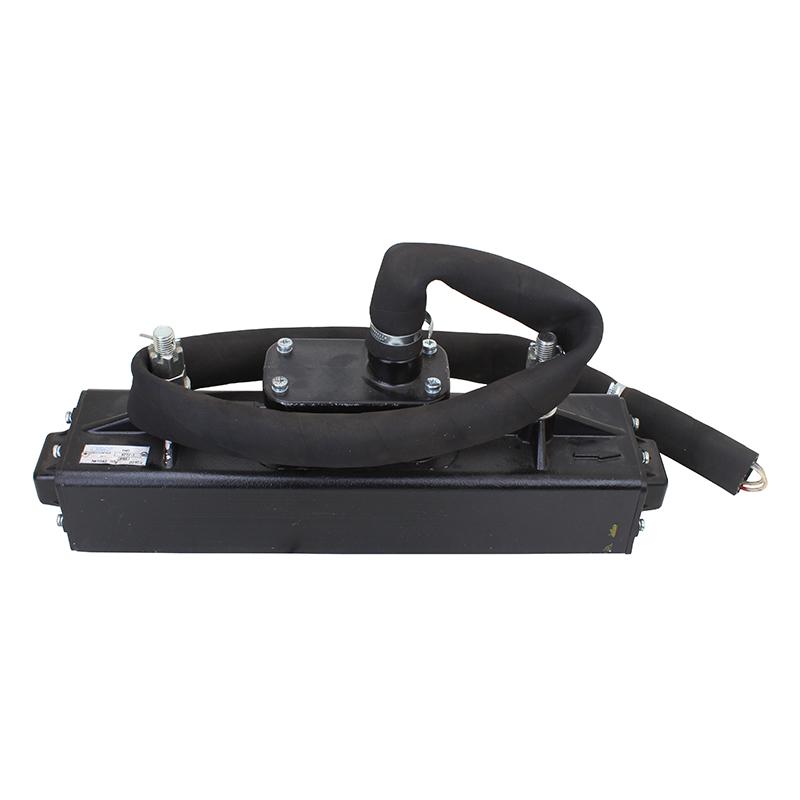

Катушка КПУ-2 собирается из двух катушек КПУ-1 (два корпусу катушек КПУ-1 соединены механически вместе).
Технические характеристики
КПУ-1
Активное сопротивление при температуре +20С, Ом 110÷124
Действующее значение ЭДС, индуктируемой в обмотке катушки рельсовой цепи, в которой течет ток 1 А, частотой 50 Гц, не менее, мВ 83
Добротность, не менее: 5,0
Индуктивность при частоте 100±1Гц, Гн: 6,5÷7,5
Габариты, масса 519х108х202 (мм); масса не более 13 кг
КПУ-2
Активное сопротивление при температуре +20С, Ом 110÷124
Действующее значение ЭДС, индуктируемой в обмотке катушки рельсовой цепи, в которой течет ток 1 А, частотой 50 Гц, не менее, мВ 75
Добротность, не менее: 5,0
Индуктивность при частоте 100±1Гц, Гн: 6,5÷7,5
Габариты, масса: 519х216х202 (мм); масса не более 26 кг
